중방식 도료와 시스템
1. 부식환경에 놓여 있는 철 구조물을 부식으로부터 보호 하기 위한 도료
2. 장기간에 걸쳐서 심한 부식환경에 견딜 수 있는 방청 도장 시스템
2. 장기간에 걸쳐서 심한 부식환경에 견딜 수 있는 방청 도장 시스템
중방식 도료의 요구물성
1. 부식 환경에 견딜 수 있을 것 (설치되는 환경에 견디는 성능을 가질 것)
2. 5 ~10년 이상의 내후성을 가진 방식도장 시스템일 것
3. 두꺼운 도막을 얻을 수 있는 도장시스템으로 작업 및 보수가 용이할 것
4. 요구되는 미관을 갖추고 내후성이 우수할 것
5. 부식인자의 투과가 어려울 것 또한 투과한 부식인자를 불활성으로 만들 것
6. 부착 및 물리적강도, 화학적 물성이 우수할 것
2. 5 ~10년 이상의 내후성을 가진 방식도장 시스템일 것
3. 두꺼운 도막을 얻을 수 있는 도장시스템으로 작업 및 보수가 용이할 것
4. 요구되는 미관을 갖추고 내후성이 우수할 것
5. 부식인자의 투과가 어려울 것 또한 투과한 부식인자를 불활성으로 만들 것
6. 부착 및 물리적강도, 화학적 물성이 우수할 것
중방식 시장
국가 주도의 대규모 SOC 사업과 기관산업· 대규모 플랜트의 지속적 증설로 각종 중방식 기능 요구에 따른 꾸준한 시장 형성
| 석유화학 | 저장탱크 | 강교량 |
|---|---|---|
 |
 |
 |
| 일반 건축 | 기능성 | 송전탑 |
 |
 |
 |
방청도료 종류별 방식원리
| 도료종류 | 방청방식 원리 | 주요도료 |
|---|---|---|
| 음극보호 방식효과 |
철보다 이온화 경향이 높은 아연의 성질을 이용하여 자기를
희생하여 철표면의 부식을 방지하는 음극보호 방식도료
- 대표안료 : Zinc Powder |
- 무기질 아연말 도료 - 유기질 아연말 도료 |
| 반응억제 효과 |
활성을 가진 안료를 첨가하여 철의 부식을 지연시키거나
방지하는 방식도료(철 표면을 부동태화) - 대표안료 : Red Lead, Zinc Phosphate, Zinc Chromate |
- 광명단(납)계 도료 - Zinc Phosphte계 도료 - Zinc Chromate계 도료 |
| 차단효과 | 편상 구조를 가진 안료를 첨가함으로서 부식인자의 침투를
차단하여 철의 부식을 방지하는 방식도료 - 대표안료 : MIO, Glass Flake, 알루미늄 |
- MIO계 도료 - 알루미늄계 도료 - Glass Flake계 도료 |
| 산화철 방청 효과 |
화학적으로 안정한 산화철을 도료에 첨가하여 철표면에
안정한 산화 철 막을 형성하여 부식을 방지하는 방식도료 - 대표안료 : Iron Oxide Red |
- 산화철계 방청 도료 |

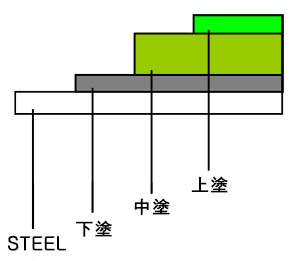

시스템별 기능
방청성 + 물리, 화학적 기능성 부여 + 내구성, 미관 유지
중방식 도료와 시스템
| 숍 프라이마 | 일시방청 목적(3~6개월) - 용접 및 절단성이 양호할 것 |
 |
|---|---|---|
| 하도 | 적극적 방청(장기)기능이 있을 것 철재에 대한 부착이 우수할 것 |
|
| 중도 | 하도 및 상도의 층간부착 증전 후막화에 따른 물리·화학적 강도 부여 색상 부조화 해소 |
|
| 상도 | 환경 조건에 따른 내구성 및 미관 유지 |
◈ 도장에 있어 조기의 파손 요인의 60~80%는 부적절한 표면처리에서 기인한다.
도장시 각 요인이 도장수명에 미치는 영향
| 요인 | 기여율(%) |
|---|---|
| 표면처리 | 50 |
| 도장횟수(1회, 2회 도장의 차이) | 20 |
| 도료의 종류(동일계 도료의 차) | 5 |
| 기타 | 25 |
표면처리 규격 [철재면]
| 표면처리방법 | SSPC | ISO | NACE | 내용 |
|---|---|---|---|---|
| 수공구세정 | SSPC SP-2 | St2 | - | 연마지, 와이어브러쉬.치퍼 이용 |
| 동력공구 세정 | SSPC SP-3 | St3 | 그라인더, 샌더기등 동력공구 이용 | |
| 나금속 블라스트 세정 | SSPC SP-5 | Sa 3 | NACE 1 | 녹, 흑피, 이물질 완전 제거 |
| 준나금속 블라스트 세정 | SSPC SP-10 | Sa 2 ½ | NACE 2 | 녹, 밀스케일 등의 흔적이 5% 이내 |
| 일반블라스트 세정 | SSPC SP-6 | Sa2 | NACE 3 | 녹. 밀스케일 등의 흔적이 33% 이내 |
| 생철의 동력공구 세정 | SSPC SP-11 | - | - | 생철(Bare Metal)을 동력공구를 이용하여 녹,흑피,구도막등 이물질을 제거하는 표면처리,최소 표면조도 25㎛ 이상을 형성해야 함. |
SSPC (The Society for Protective Coating 미국 철강 구조물 도장협회)
ISO (International Standards Institution 국제 표준화 협회)
NACE (National Association of Corrosion Engineers 국제 부식 기사 협회)
☞ 철재는 표면처리 후 재 발청 방지를 위해 4시간 안에 초기 도장을 실시해야 한다
연마재의 종류
| 연마재의 종류 | 최대입자 (mesh) |
최대표면조도 (㎛) |
|
|---|---|---|---|
| 샌드 (SAND) |
大 | 12 | 70 |
| 中 | 18 | 62.5 | |
| 小 | 30 | 50 | |
| 철재 그릿트 (GRIT) |
SAE G-50 | 25 | 82.5 |
| G-40 | 18 | 90 | |
| G-20 | 16 | 100 | |
| 철재 슈트 (SHOT) |
SAE S-230 | 18 | 75 |
| S-330 | 15 | 82.5 | |
| S-390 | 14 | 90 | |
당사는 국내 메이커뿐만 아니라 IPK, JOTUN, CABOLINE, PPG, CHUKOGU등의 외국계 업체의 제품도 공급하여, Project 별 대응이 가능합니다.
